Pipa HDPE (High Density Polyethylene) banyak digunakan dalam berbagai proyek infrastruktur seperti sistem drainase, sewer, jaringan air bersih, hingga utilitas bawah tanah. Material ini dikenal memiliki fleksibilitas tinggi, tahan korosi, umur pakai panjang, serta mampu menahan tekanan tanah dan beban eksternal.
Dalam instalasi pipa bawah tanah, salah satu faktor penting yang perlu diperhatikan adalah live load atau beban lalu lintas dari kendaraan yang melintas di atas permukaan tanah. Beban ini dapat mempengaruhi deformasi pipa serta stabilitas sistem perpipaan dalam jangka panjang.
Pada sistem pipa fleksibel seperti HDPE, kemampuan menahan beban tidak hanya ditentukan oleh kekuatan pipa, tetapi juga oleh interaksi antara pipa dan tanah di sekitarnya. Oleh karena itu, beberapa faktor teknis harus diperhatikan dalam perencanaan dan instalasi pipa HDPE.
Pengertian Live Load pada Pipa Bawah Tanah
Live load adalah beban dinamis yang berasal dari aktivitas di atas permukaan tanah, terutama dari kendaraan yang melintas seperti truk, mobil, atau alat berat.
Berbeda dengan dead load yang berasal dari berat tanah penimbun di atas pipa, live load bersifat dinamis dan dapat berubah-ubah tergantung jenis kendaraan, frekuensi lalu lintas, serta kondisi jalan.

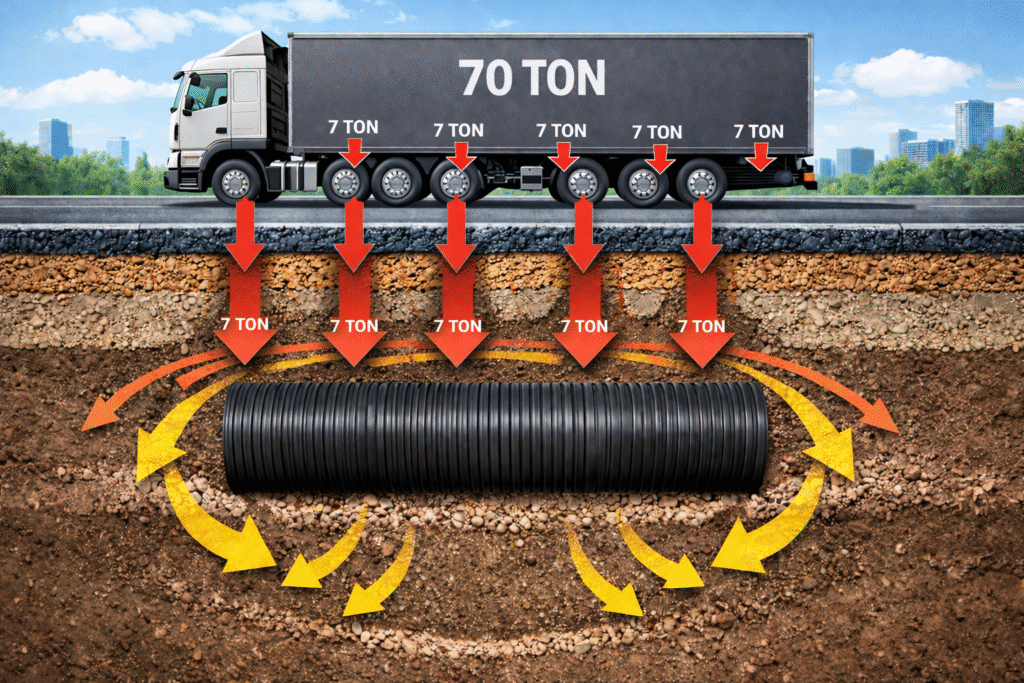

Pada perhitungan teknis contoh, sebuah kendaraan dengan berat total 70 ton tidak akan langsung memberikan tekanan sebesar 70 ton pada satu titik pipa. Beban kendaraan tersebut akan terbagi ke dalam beberapa axle dan roda.
Sebagai Contoh:
Asumsi Awal Lalu Lintas
Truk 70 ton merupakan berat total kendaraan (gross vehicle weight), bukan beban terpusat pada satu roda.
Contoh asumsi perhitungan:
- Beban total kendaraan = 70 ton
- Diasumsikan memiliki 5 axle
- Maka rata-rata beban per axle:
70 ÷ 5 = 14 ton/axle
Jika setiap axle memiliki dua jalur roda, maka kira-kira:
14 ÷ 2 = 7 ton per jalur roda
Sehingga pipa tidak menerima beban 70 ton sebagai satu titik beban langsung.
Setiap axle memiliki dua jalur roda, sehingga beban yang diterima tanah akan terdistribusi sebelum mencapai pipa. Dengan kata lain, pipa tidak menerima beban kendaraan secara langsung sebagai satu titik beban penuh, melainkan melalui distribusi tekanan yang terjadi pada lapisan tanah di atasnya.
Distribusi beban inilah yang membuat sistem perpipaan bawah tanah tetap dapat beroperasi dengan aman meskipun berada di bawah jalan raya atau area lalu lintas berat.
Faktor-Faktor yang Mempengaruhi Ketahanan Pipa HDPE
1. Kedalaman Penimbunan Pipa (Cover Depth)
Kedalaman penimbunan pipa merupakan faktor utama yang mempengaruhi pengaruh live load terhadap pipa.
Semakin dalam pipa ditanam, maka beban kendaraan yang sampai ke pipa akan semakin berkurang. Hal ini terjadi karena lapisan tanah di atas pipa membantu menyebarkan tekanan secara lateral.
Prinsip ini dikenal sebagai soil load distribution, di mana tanah membantu mendistribusikan tekanan sehingga tidak langsung terkonsentrasi pada pipa.
Selain mempertimbangkan kedalaman minimum untuk mereduksi beban lalu lintas, desain juga harus memperhatikan batas maksimum timbunan, karena peningkatan tinggi timbunan akan meningkatkan beban tanah (dead load) yang dapat menyebabkan deformasi berlebih apabila melampaui kapasitas pipa dan sistem tanah–pipa.
2. Kekakuan Pipa (Ring Stiffness / SN Class)
Pipa HDPE memiliki parameter kekakuan yang disebut Ring Stiffness (SN). Nilai ini menunjukkan kemampuan pipa menahan deformasi akibat tekanan eksternal.
Beberapa kelas kekakuan yang umum digunakan antara lain:
- SN4
- SN8
- SN12.5
- SN16
Semakin tinggi nilai SN, maka kemampuan pipa untuk menahan tekanan tanah dan beban lalu lintas juga semakin besar.
Pada aplikasi infrastruktur bawah tanah, kelas SN8 dan SN12.5 merupakan spesifikasi yang paling banyak digunakan karena memberikan keseimbangan antara kekuatan struktural dan efisiensi biaya untuk berbagai kondisi instalasi.
Untuk evaluasi teknis sederhana, kekakuan cincin nominal dapat dikonversi sebagai berikut:
- SN8 = 8 kN/m² (≈ 1,16 psi)
- SN12.5 = 12,5 kN/m² (≈ 1,81 psi)
Nilai ini digunakan sebagai pendekatan awal dalam analisis defleksi pipa terhadap beban eksternal.
Mengacu pada standar EN 13476, yang mengatur sistem pipa PE structured-wall untuk aplikasi sewer dan drainase bawah tanah, pemilihan kelas kekakuan pipa harus disesuaikan dengan kondisi instalasi, kedalaman penanaman, serta kondisi tanah di lapangan.
3. Kondisi Tanah Timbunan (Embedment Soil)
Pada pipa fleksibel seperti HDPE, tanah di sekitar pipa berfungsi sebagai penopang struktural.
Material yang sering digunakan untuk tanah timbunan antara lain:
- pasir
- kerikil
- crushed stone
- material granular campuran
Material granular lebih direkomendasikan karena memiliki daya dukung yang baik dan mudah dipadatkan, sehingga membantu menjaga stabilitas pipa.
4. Tingkat Pemadatan Tanah
Selain jenis tanah, tingkat pemadatan tanah juga sangat mempengaruhi kinerja sistem perpipaan.
Semakin tinggi tingkat pemadatan, maka tanah akan memberikan dukungan lateral yang lebih kuat terhadap pipa.
Dalam praktik instalasi, pemadatan tanah biasanya berkisar antara 85% hingga 90% dari Proctor Density untuk memastikan sistem perpipaan bekerja secara optimal.
5. Kondisi Tanah Asli (Native Soil)
Kondisi tanah asli di sekitar galian juga berpengaruh terhadap stabilitas pipa.
Jika tanah asli memiliki struktur yang lebih kaku, maka tanah tersebut dapat membantu menopang sistem perpipaan. Sebaliknya, jika tanah asli terlalu lunak, maka beban yang diterima pipa bisa menjadi lebih besar.
Karena itu, analisis kondisi tanah sangat penting dalam tahap perencanaan proyek.
6. Lebar Galian (Trench Width) dan Metode Instalasi
Lebar galian atau trench width juga mempengaruhi distribusi beban pada pipa.
Trench yang terlalu lebar dapat mengurangi dukungan tanah di sisi pipa, sehingga meningkatkan potensi deformasi. Oleh karena itu, metode instalasi yang tepat sangat penting, termasuk:
- penggunaan lapisan bedding yang sesuai
- pemadatan tanah secara bertahap
- kontrol kualitas pekerjaan instalasi
7. Batas Defleksi Pipa yang Diizinkan
Dalam desain sistem perpipaan HDPE, terdapat batas deformasi yang disebut allowable deflection.
Secara umum, standar internasional menetapkan batas defleksi sekitar 5% dari diameter pipa.
Selama instalasi dilakukan dengan benar dan kondisi tanah mendukung, pipa HDPE dengan kelas kekakuan seperti SN8 atau SN12.5 umumnya masih berada di bawah batas defleksi tersebut.
✔ Kesimpulan
Ketahanan pipa HDPE terhadap beban lalu lintas tidak hanya bergantung pada kekuatan pipa, tetapi juga pada sistem instalasi secara keseluruhan. Faktor seperti kedalaman penimbunan, kekakuan pipa, jenis tanah timbunan, pemadatan tanah, kondisi tanah asli, serta metode instalasi memiliki peran penting dalam menjaga stabilitas pipa dalam jangka panjang.
Dengan perencanaan dan instalasi yang tepat, pipa HDPE dapat menjadi solusi perpipaan bawah tanah yang aman, tahan lama, dan andal untuk berbagai proyek infrastruktur.
🛒 Mau info lebih lengkap? Hubungi Kami di Sini!
📌 Whatsapp : (+62) 821-3843-8329
📌 Shopee: http://shopee.co.id/sholinpipe.indonesia
📌 Tokopedia: http://tokopedia.com/sholinpipeindo
Referensi
Plastic Pipe Institute. (2020).
PE Pipe Design and Installation Handbook.
https://plasticpipe.org/pdf/pe_handbook.pdf
Plastic Pipe Institute.
Engineering Properties of Polyethylene Pipe.
https://plasticpipe.org/pdf/chapter-6.pdf
American Society of Civil Engineers (ASCE).
Design of Buried Flexible Pipe.
https://ascelibrary.org/doi/book/10.1061/9780784414597
EN 13476.
Structured-wall plastic piping systems for underground drainage and sewerage.
